導讀
配電變壓器，簡稱“配變”。指配電系統中根據電磁感應定律變換交流電壓和電流而傳輸交流電能的一種靜止電器。配電變壓器通常是指運行在配電網中電壓等級為10-35kV（大多數是10kV及以下）、容量為6300KVA及以下直接向終端用戶供電的電力變壓器。
1
分類
1.1 按安裝位置分類
配電變壓器根據安裝位置分為室內和室外。
室外安裝分為臺墎式、桿塔式和落地式（含預裝式）。
1.1.1 桿塔式
桿塔式是將變壓器安裝在桿上的構架上。分為單桿式和雙桿式。

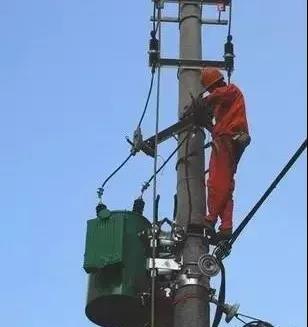

當配電變壓器容量在30KVA及以下時（含30KVA），一般采用單桿配電變壓器臺架。將配電變壓器、高壓跌落式熔斷器和高壓避雷器裝在一根水泥桿上，桿身應向組裝配電變壓器的反方向傾斜13°-15°。

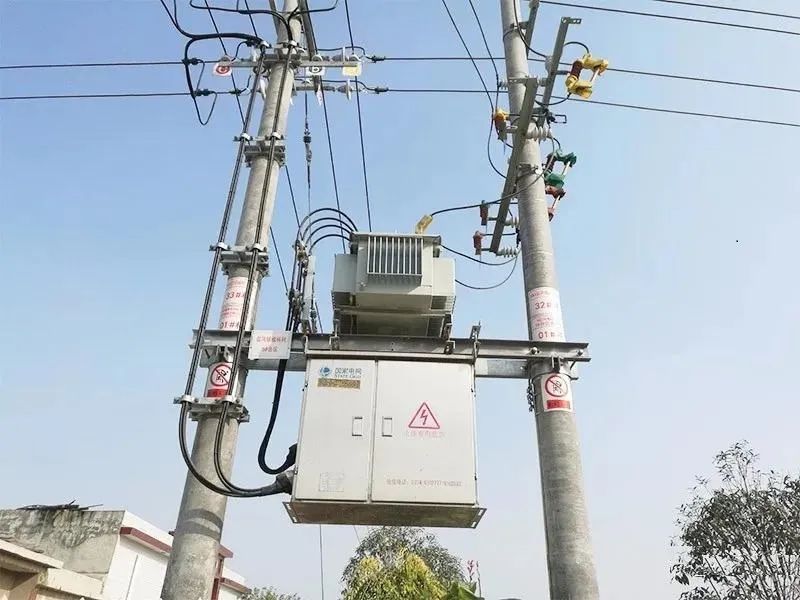

當配電變壓器容量在50KVA～315KVA時一般采用雙桿式配電變壓器臺。配電變壓器臺由一主桿水泥桿和另一根副助桿組成，主桿上裝有高壓跌落式熔斷器及高壓引下線，副桿上有二次反引線。雙桿配電變壓器臺經單桿配電變壓器堅固。
桿塔式安裝的優點：占地少、四周不需圍墻或遮欄，帶電部分距地面高，不易發生事故。缺點：臺架用鋼材較多，造價較高。
1.1.2 臺墩式
臺墩式是在變壓器桿下面用磚石砌成0.5-1m的四方墩臺，將變壓器放在上面。一般安裝315KVA以上的變壓器。

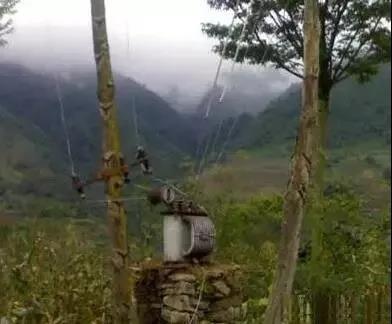

讓大家看看原來農村安裝簡易的臺墩式變壓器：
臺墩式變壓器安裝應注意：
（1）變壓器四周應裝設不低于1.8m的牢固的遮欄或砌圍墻，門應加鎖并由專人保管。
（2）遮欄、圍墻距變壓器應有足夠的安全操作距離。
（3）應在電桿或圍墻上懸掛“高壓危險，不許攀登”等警告牌，防止人、畜接近。
臺墩式安裝的優點：造價低，便于維護檢修。缺點：占地較多，周圍要裝設遮欄，小動物易爬到帶電部分上去，易發生受外力破壞事故。
1.1.3 落地式
落地式是指將變壓器直接放在地面上，高壓引下線、跌落式熔斷器和避雷器等均在線路終端桿上。
落地式變壓器安裝應注意：
（1）變壓器四周必須裝設可靠的遮欄，門要加鎖并由專人保管。
（2）遮欄外須掛“高壓危險，不許攀登”等警告牌。
（3）因變壓器的帶電部分距地面很低，因此必須在切斷電源后方可進入遮欄內。
1.2 電按按冷卻方式分類
根據冷卻方式分可分為油浸式和干式變壓器。
油浸式變壓器依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。干式變壓器依靠空氣對流進行自然冷卻或增加風機冷卻，多用于高層建筑、高速收費站點用電及局部照明、電子線路等小容量變壓器。
1.2.1 油浸式變壓器按外殼型式分為：
1) 非封閉型油浸式變壓器：主要有S8、S9、S10等系列產品，在工礦企業、農業和民用建筑中廣泛使用。
2) 封閉型油浸式變壓器：主要有S9、S9-M、S10-M 等系列產品，多用于石油、化工行業中多油污、多化學物質的場所。
3) 密封型油浸式變壓器：主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列產品，可做工礦企業、農業、民用建筑等各種場所配電之用。
1.2.2干式變壓器按絕緣介質分為：
1) 包封線圈式干式變壓器：主要有SCB8、SC（B）9、SC（B）10、SCR-10 等系列產品，適用于高層建筑、商業中心、機場、車站、地鐵、醫院、工廠等場所。
2) 非包封線圈干式變壓器：主要有SG10 等系列產品，適用于高層建筑、商業中心、機場、車站、地鐵、石油化工等場所。
1.3 電調壓方式分類
根據調壓方式可分為有載調壓和無載調壓。
所謂無載調壓和有載調壓都是指的變壓器分接開關調壓方式。區別在于無載調壓開關不具備帶負載轉換檔位的能力，調檔時必須使變壓器停電。而有載分接開關則可帶負荷切換檔位。
1.4 相數分類
根據相數分為單相變壓器和三相變壓器。
單相變壓器單相變壓器即一次繞組和二次繞組均為單相繞組的變壓器。單相變壓器結構簡單、體積小、損耗低，主要是鐵損小，適宜在負荷密度較小的低壓配電網中應用和推廣。
三相變壓器用于三相系統的升、降電壓。三相變壓器，一般初級有三個繞組，其接法分為三角形和星形、延邊三角形等，三個繞組上的電壓相位互差120度，也就是常見的三相380伏接線方式，其鐵芯傳統的是三相三芯柱、三相五芯柱、漸開線形等形式。
2工作原理

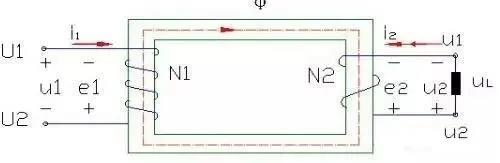

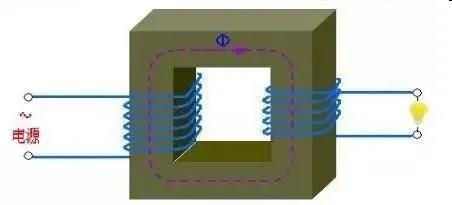

變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。它可以變換交流電壓、電流和阻抗。最簡單的鐵心變壓器由一個軟磁材料做成的鐵心及套在鐵心上的兩個匝數不等的線圈構成，如下圖所示。
鐵心的作用是加強兩個線圈間的磁耦合。為了減少鐵內渦流和磁滯損耗，鐵心由涂漆的硅鋼片疊壓而成;兩個線圈之間沒有電的聯系，線圈由絕緣銅線（或鋁線）繞成。一個線圈接交流電源稱為初級線圈（或原線圈），另一個線圈接用電器稱為次級線圈（或副線圈）。實際的變壓器是很復雜的，不可避免地存在銅損（線圈電阻發熱）、鐵損（鐵心發熱）和漏磁（經空氣閉合的磁感應線）等，為了簡化討論這里只介紹理想變壓器。理想變壓器成立的條件是：忽略漏磁通，忽略原、副線圈的電阻，忽略鐵心的損耗，忽略空載電流（副線圈開路原線圈線圈中的電流）。例如電力變壓器在滿載運行時（副線圈輸出額定功率）即接近理想變壓器情況。
變壓器是利用電磁感應原理制成的靜止用電器。當變壓器的原線圈接在交流電源上時，鐵心中便產生交變磁通，交變磁通用φ表示。原、副線圈中的φ是相同的，φ也是簡諧函數，表為φ=φmsinωt。由法拉第電磁感應定律可知，原、副線圈中的感應電動勢為e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2為原、副線圈的匝數。由圖可知U1=-e1，U2=e2（原線圈物理量用下角標1表示，副線圈物理量用下角標2表示），其復有效值為U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，稱變壓器的變比。由上式可得U1/ U2=-N1/N2=-k，即變壓器原、副線圈電壓有效值之比，等于其匝數比而且原、副線圈電壓的位相差為π。
進而得出：
U1/U2=N1/N2
在空載電流可以忽略的情況下，有I1/ I2=-N2/N1，即原、副線圈電流有效值大小與其匝數成反比，且相位差π。
進而可得
I1/ I2=N2/N1
理想變壓器原、副線圈的功率相等P1=P2。說明理想變壓器本身無功率損耗。實際變壓器總存在損耗，其效率為η=P2/P1。電力變壓器的效率很高，可達90%以上。
3
特征參數
額定容量
指變壓器工作狀態下的輸出功率，用視在功率表示。用SN 表示，單位為KVA或VA。
額定電壓
指單相或三相變壓器出線端子之間施加的電壓值。用UN表示，單位為KV或V。一次額定電壓用UN1 表示，二次額定電壓用UN2表示。
額定電流
指在額定容量和允許溫升條件下，通過變壓器一、二次繞組出線端子的電流，用IN表示，單位KA或A。一次繞組電流用IN1表示，二次繞組電流用IUN21 表示。
額定頻率
批變壓器設計時所規定的運行頻率。用?N 表示，單位赫茲（HZ）。我國規定額定頻率為50HZ。
空載損耗
空載損耗也叫鐵損，指當以額定頻率的寶寶電壓施加于一側繞組的端子上，別一側繞組出線開路時，變壓器所吸取的有功功率，用P0表示，單位為W或KW?？蛰d損耗主要為鐵芯中磁滯損耗和渦流損耗，其值大小與鐵芯材質、制作工藝密切相關，一般認為一臺變壓器的空載損耗不會隨負荷大小的變化而變化。
空載電流
變壓器次級開路時，初級仍有一定的電流，這部分電流稱為空載電流。空載電流由磁化電流（產生磁通）和鐵損電流（由鐵芯損耗引起）組成。對于50Hz電源變壓器而言，空載電流基本上等于磁化電流。用I0表示。通常用空載電流占額定電流的百分?jǐn)?shù)表示，即I0（%）=（I0/IN）×100%。變壓器容量越大，數值越小。
負載損耗
負載損耗也叫短路損耗、銅損，是指當帶分接的繞組接在其主分接位置上并接入額定頻率的電壓，另一側繞組的出線端子短路，流過繞組出線端子的電流為額定電流時，變壓器所消耗的有功功率，用PK表示。單位為W或KW。負載損耗的大小取決于繞組的材質等，運行中的負載損耗大小隨負荷的變化而變化。
變比
批變壓器高壓側額定電壓與低壓側額定電壓之比，即UN1/UN2。
絕緣電阻
表示變壓器各線圈之間、各線圈與鐵芯之間的絕緣性能。絕緣電阻的高低與所使用的絕緣材料的性能、溫度高低和潮濕程度有關.
阻抗電壓（%）
把變壓器的二次繞組短路,在一次繞組慢慢升高電壓,當二次繞組的短路電流等于額定值時,此時一次側所施加的電壓.一般以額定電壓的百分?jǐn)?shù)表示.
相數
三相開頭以S表示，單相開頭以D表示。
聯結組標號
根據變壓器一、二次繞組的相位關系,把變壓器繞組連接成各種不同的組合,稱為繞組的聯結組。為了區別不同的聯結組,常采用時鐘表示法,即把高壓側線電壓的相量作為時鐘的長針,固定在12上,低壓側線電壓的相量作為時鐘的短針,看短針指在哪一個數字上,就作為該聯結組的標號.如Dyn11表示一次繞組是（三角形）聯結，二次繞組是帶有中心點的（星形）聯結，組號為(11)點。

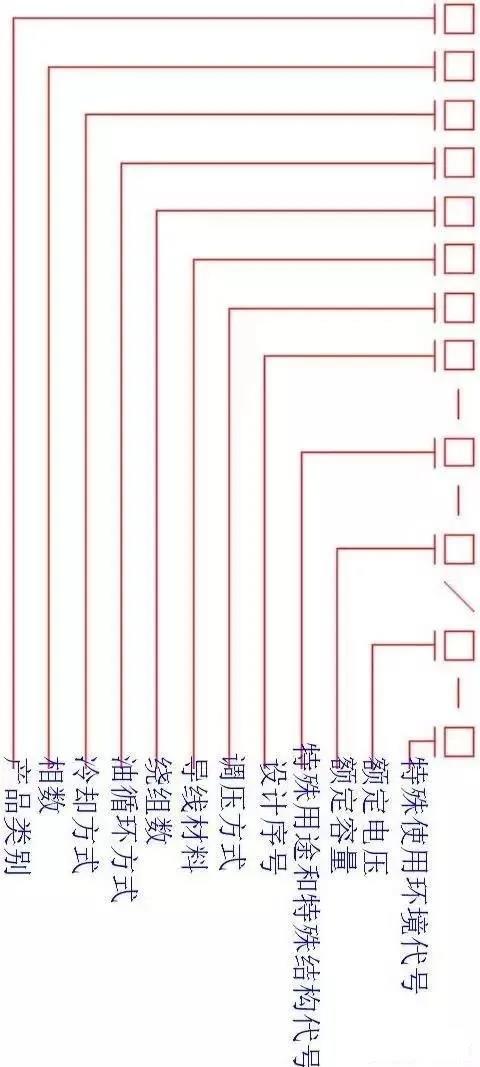

4 產品型號
4.1 產品類別代號
O-自耦變壓器，通用電力變壓器不標
H-電弧爐變壓器
C-感應電爐變壓器
Z-整流變壓器
K-礦用變壓器
Y-試驗變壓器
4.2 相數
D-單相變壓器
S-三相變壓器
4.3 冷卻方式
F-風冷式
W-水冷式
注：油浸自冷式和空氣自冷式不標注
4.4 油循環方式
N―自然循環
O―強迫導向循環
P―強迫循環
4.5 繞組數
S―三繞組
注：雙繞組不標注
4.6 導線材料
L―鋁繞組
注：銅繞組不標注
4.7 調壓方式
Z―有載調壓
注：無載調壓不標注

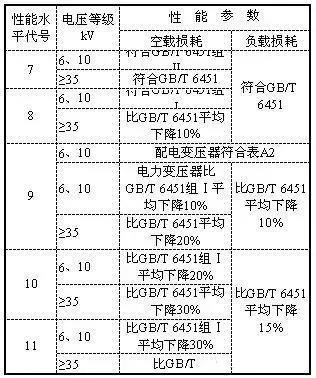

4.8 性能水平代號（設計序號）
4.9 特殊用途或特殊結構代號
Z――低噪聲用；
L――電纜引出
X――現場組裝式；
J――中性點為全絕緣；
CY――發電廠自用變壓器
4.10 變壓器的額定容量
變壓器的額定容量，單位為KVA。
4.11 變壓器的額定電壓
變壓器的額定容量，單位為KV。
5
常用變壓器

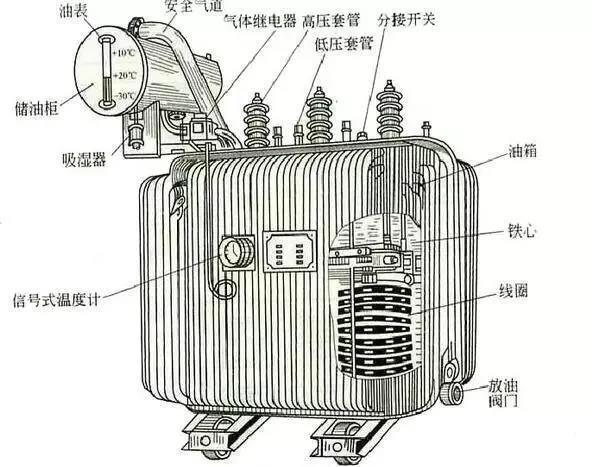

5.1 油浸式變壓器
配電變壓器為工礦企業與民用建筑供配電系統中的重要設備之一，它將10（6）kV或35kV網絡電壓降至用戶使用的230/400V 母線電壓。此類產品適用于交流50（60）Hz，三相最大額定容量2500kVA（單相最大額定容量833kVA，一般不推薦使用單相變壓器），可在戶內（外）使用，容量在315kVA 及以下時可安裝在桿上，環境溫度不高于40℃，不低于-25℃，最高日平均溫度30℃，最高年平均溫度20℃，相對濕度不超過90%（環境溫度25℃），海拔高度不超過1000m。

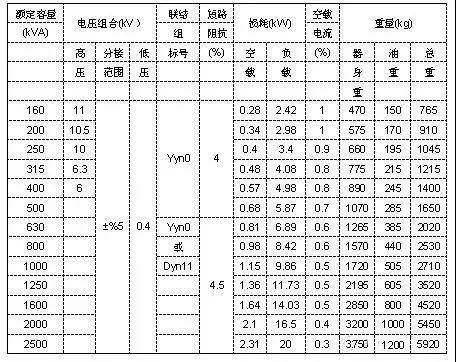

10kV級S11系列配電變壓器技術參數：

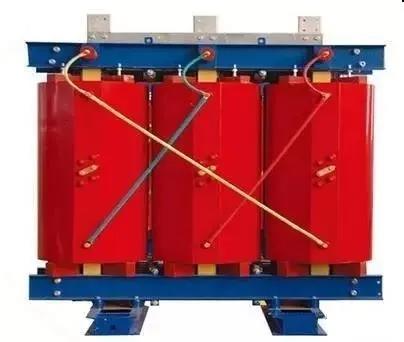

5.2 干式變壓器
干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

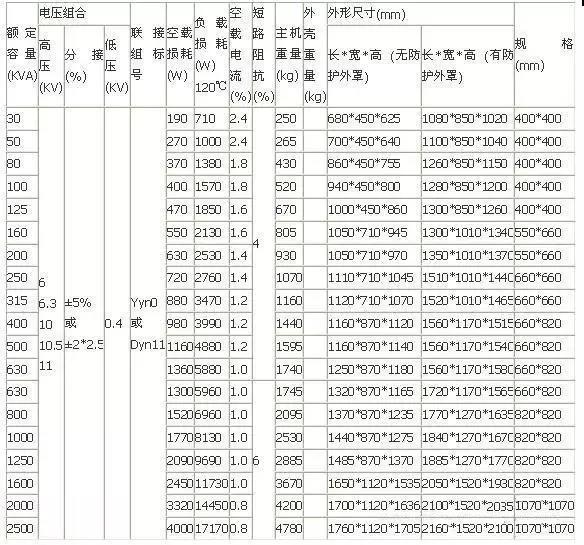

10kV級SCB10系列配電變壓器技術參數：

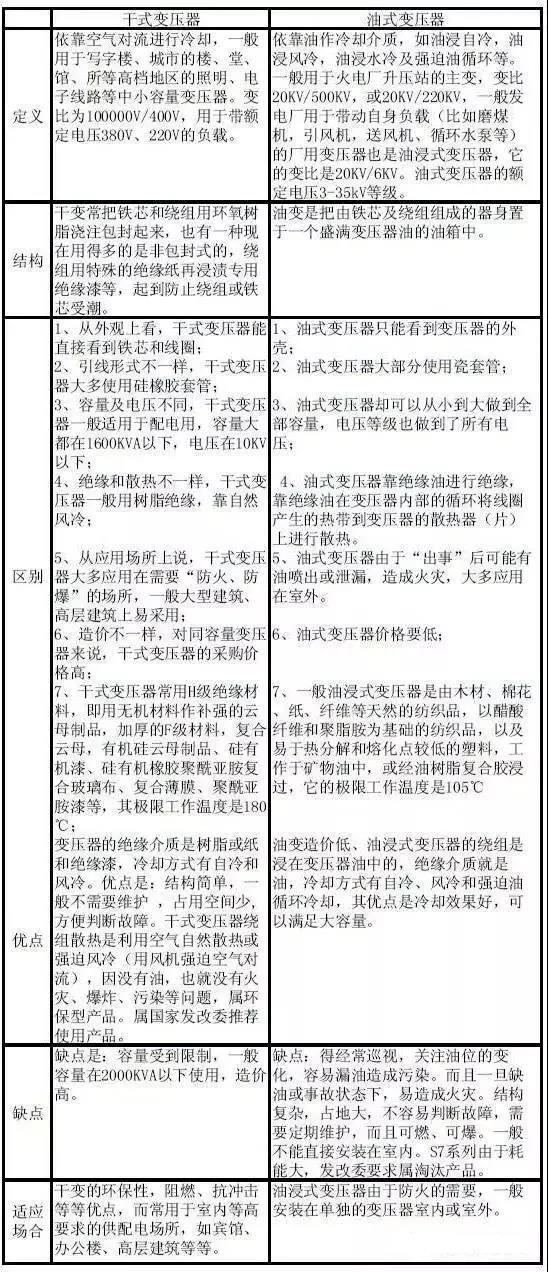

5.3 干式變壓器與油式變壓器比較
6
箱變（組合箱式變電站）
6.1 概述
箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
近年來，低壓供電的負荷密度不斷增大，對供電的可靠性和質量也提出了很高的要求。在這種情況下，如果以某一較大容量的變電所為中心，以低壓向周圍的用戶供電，將耗費大量的有色金屬，電能損耗很大，還不能保證供電質量。反之，如果以高電壓深入負荷中心，在負荷中心建變電所，就能縮短低壓供電半徑，提高供電質量，節約有色金屬，降低電能損耗。在負荷中心最適宜建設箱式變電所。
高壓／低壓預裝箱式變電站(所)也稱為箱式變電所或組合式變電所（組合箱式變電站）、成套變電站、可移動變電站，產生于二十世紀七十年代，國內已有若干廠家生產。其構造大體上是一個箱式結構，設有高壓開關小室、變壓器小室及低壓配出開關小室三個部分，額定電壓為10、35kV，可安裝1600kVA及以下變壓器。其特點是：占地面積?。还S化生產、速度快、質量好；施工速度快，僅需現場施工基礎部分；外形美觀，能與住宅小區環境協調一致；適應性強，具有互換性，便于標準化、系列化；維護工作量小，節約投資。
因此，箱式變電所無論國外、國內都受到重視與歡迎，可得到普遍地應用，是非常有前景的電氣設備，已被廣泛用于工廠、礦山、油田、港口、機場、車站、城市公共建筑、集中住宅區、機關單位、學校、商業大廳和地下設施等場所。
目前，國內各種不同型號的組合式變電站品種很多，其中包括戶外式、戶內式、全封閉型、半封閉型，帶走廊型、不帶走廊型，組合式、固定式、裝置式，干式變壓器、油浸變壓器，終端供電、環網供電等，可適應不同用戶的需要。高壓、變壓器、低壓三室的布置方式為目字形排列或品字形分隔方案。高壓室設備元件選用引進、國產或進口的環網柜、負荷開關加限流熔斷器、真空斷路器。低壓室由動力、照明、計量及無功補償柜構成。通風散熱設有風扇、溫度自動控制器、防凝露控制器。箱殼大都采用普通或熱鍍鋅鋼板、鋁合金板，骨架用成型鋼焊接或用螺栓連接。
6.2 分類
箱變型式可分為歐式、美式和一體化式。歐式箱變是將變壓器作為一個單獨部件，集高壓柜、變壓器、低壓柜三位一體，按一定的接線方案組合在一個或幾個箱體而構成緊湊型成套配電裝置。箱體有兩種構成方式，即“目”字形布置和“品”字形布置?！澳俊弊中尾贾玫母叩蛪菏逸^寬，便于實現環網或雙電源接線的環網供電方案。

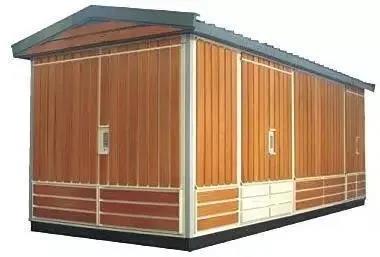

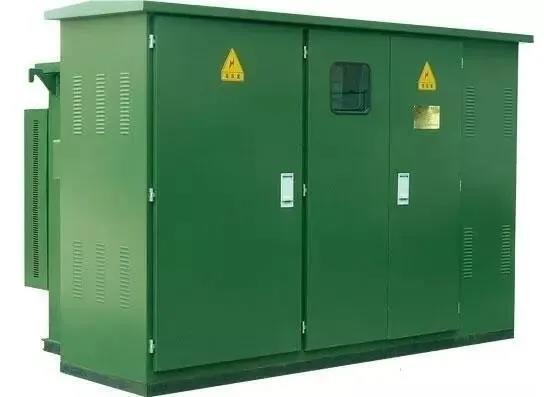

歐式箱變
美式箱變
歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的，可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S9 或干式的等。
美式箱式組合變壓器，其結構分為前后兩部分，前部為接線柜，接線柜內包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位表、油溫計等；后部是油箱體及散熱片，變壓器繞組、鐵心、高壓負荷開關、插入式熔斷器都在油箱體內。箱體采用全密封結構。一體化箱變?yōu)樽罱鼑?guó)內廠家研制，應用還不廣泛，為雙層結構，高、低壓室置于變壓器室上面。
歐式、美式和一體化式箱變各有優缺點，歐式箱變的體積較大，高低壓開關和變壓器都設于一個大殼體內，散熱條件差，需裝機械排風裝置。美式箱變由于變壓器冷卻片直接對外散熱，散熱條件相對較好，但其造型較歐式差，其外觀難與住宅小區等綠化環境配合。一體化箱變占地更少，優、缺點與美式箱變相似。另外，美式、一體化式箱變現國內只能制造630kVA容量以下的，歐式箱變卻可達1250kVA。
普通箱式變電所型號分為三類
（1）高壓開關設備型號；
（2）干式變壓器柜型號；
（3）低壓開關設備型號。
前三位字母符號的意義是：
Z-組合式；B-變電站；N(W)-戶內(戶外，可不加)；X-箱式；Y-移動式。
6.3 基本結構
箱式變電站結構與各種接線設備所需空間有關。環網、終端供電線路方案，設計有封閉、半封閉兩大類,高低設備室分為帶操作走廊和不帶操作走廊式結構，可滿足六種負荷開關、真空開關等任意組合的需要。高壓室、變壓器室、低壓室為一字形排列，根據運輸?shù)囊笤O(shè)計有整體式和分單元拆裝式兩種。
箱體采用鋼板夾層(可填充石棉)和復合板兩種，頂蓋噴涂彩砂乳膠。箱體具有防雨性能。為監視、檢修、更換設備需要設計通用門，即可雙扇開啟也可單扇開啟，變壓器室設有兩側開門的結構。變壓器小室有供變壓器移動用的軌道(外殼明顯處設置銘牌和危險標志)。
變電站的高低壓側均應裝門，且有足夠的尺寸，門向外拉，門上有把手、鎖、暗閂，門的開啟角度不小于90°，門的開啟有相應的連鎖。高壓側滿足“五防”的要求。不帶電情況，門開啟后有可靠的接地裝置，在無電壓信號指示時，方能對帶電部分進行檢修。高低壓側門打開后，有照明裝置，確保操作檢修的安全。
外殼有通風孔和隔熱措施，必要時可采用散熱措施，防止內部溫度過高。高低壓開關設備小室內的空氣溫度應不致引起各元件的溫度超過相應標準的要求。同時還采取措施保證溫度急劇變化時，內部無結露現象發生。當有通風口時，應有濾塵裝置。
箱式變電所的進出線方式可為下列 4 種之一：架空線進出、電纜進出、架空線進電纜出、電纜進架空線出。
箱式變電所高壓受電設備采用高壓負荷開關串接熔斷器的方案，這種方案目前在國外城網配電領域里得到了廣泛的應用，特別是作為箱式變電所高壓受電保護方案尤為適宜。這主要是由于：
(1)這種保護方案基本能滿足大多數箱式變電所使用場合的負荷情況，既能控制、分?jǐn)嗾Ｘ?fù)荷電流，又能承受和保護短路故障。
(2)由于體積小，易于在有限的空間內實現高壓環網方案，從而更好地突出箱式站體積小的特點。
(3)線路簡單，維修保養工作量小，特別適合箱式變電所無人值班的實際使用情況
(4)成本大大降低。斷路器成本通常為相同額定參數負荷開關的2～3倍，采用高壓負荷開關串接熔斷器代替斷路器突出了箱式站的自身特點，增加了與土建變電所的競爭能力。
目前國內幾乎所有的生產廠，都在使用這種高壓保護方案，它是箱式變電所高壓受電設備的發展方向。
箱式變電所10kv配電裝置常用負荷開關加熔斷器和環網供電裝置，從鄰近架空線連接到變壓器高壓端。進線方式可采用電纜線或架空絕緣線。作為公用箱式變電所時，箱式變電所的低壓出線視變壓器容量而定，一般不超過4回，最多不超過6回，也可以一回總出線，到臨近的配電室再進行分支供電。作為獨立用戶用箱式變電所時， 可以采用一回路供電。
干箱式變電所的過電壓保護，目前大多數箱式變電所內都裝有避雷器，作為站內變壓器和其他高壓受電設備的過電壓保護。
國內箱式變電所變壓器低壓側主開關大致采用DZl0、DWl0、DWl5型3種自動開關，低壓側支路上采用的電器，大致有BM、BT系列熔斷器和DZ、DW系列自動開關。在箱式變電所變壓器容量為200～630kVA時，采用DWl0或DWl5作為低壓主開關。當容量超過800kVA時，應盡量選用DWl5開關。
6.4 常用箱式變壓器介紹
美式箱式變是將變壓器、負荷開關、保護用熔斷器等設備統一設計，變壓器的繞組和鐵芯、高壓負荷開關及保護用熔斷器都在同一充滿油的箱體內，沒有相對獨立的高低壓開關柜。箱體為全密封結構，采用隱蔽式高強度螺栓及硅膠來密封箱蓋；而低壓室另外獨立設置于油箱外。美式箱式變分為前、后兩個部分，前面為高、低壓操作間隔，操作間隔內包括有高低壓套管、負荷開關、無載調壓分接開關、插入式熔斷器、壓力釋放閥、溫度計、油位計、注油孔、放油閥等；后部為箱體及散熱片。
歐式箱式變(預裝式變電站)是將高壓開關設備、配電變壓器和低壓配電裝置放置在三個不同的隔室內，通過電纜或母線來實現電氣連接的設備。高低壓開關柜相對獨立緊湊組合并與變壓器預裝在可以吊裝運輸?shù)南潴w內，變壓器室、高壓室及低壓室都裝有獨立的門，因而其體積比美式箱式變較大。

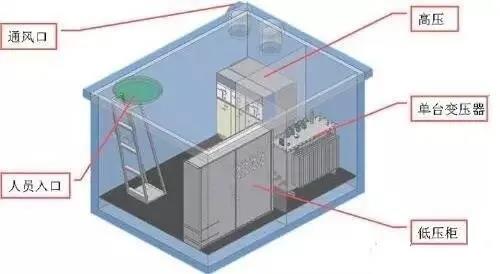

地埋式變壓器是一種將變壓器、高壓負荷開關和保護熔斷器等安裝在油箱之中的緊湊形組合式配電設施，安裝時置于地坑之中。它具有不占用空間、可以在一定時間內浸沒在水中運行、免維護等特點，有利于節約城市配電設施占地面積，因此在城網改造和建設中有廣泛的應用前景。
